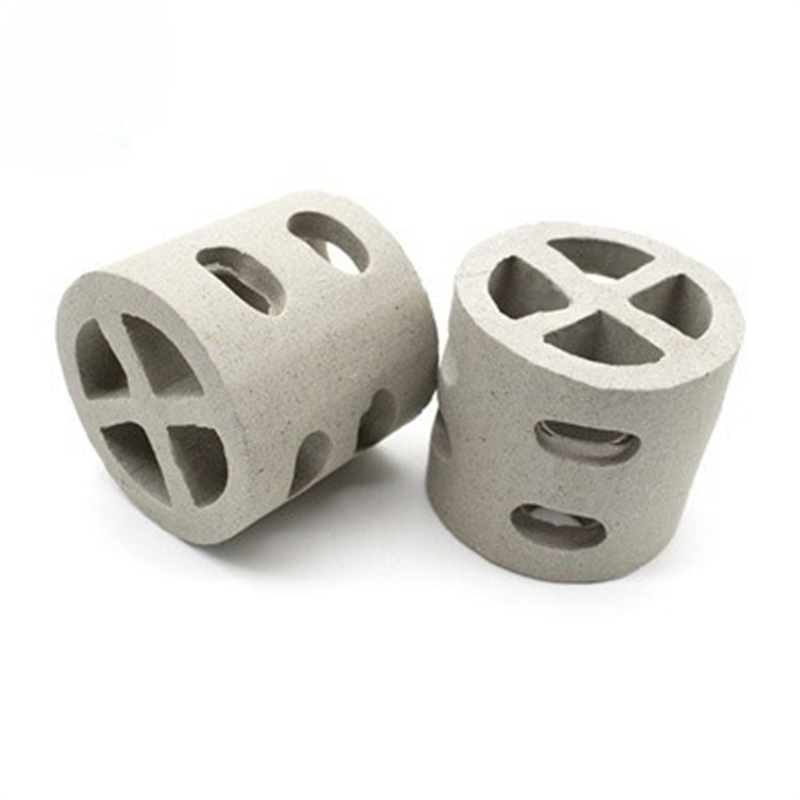

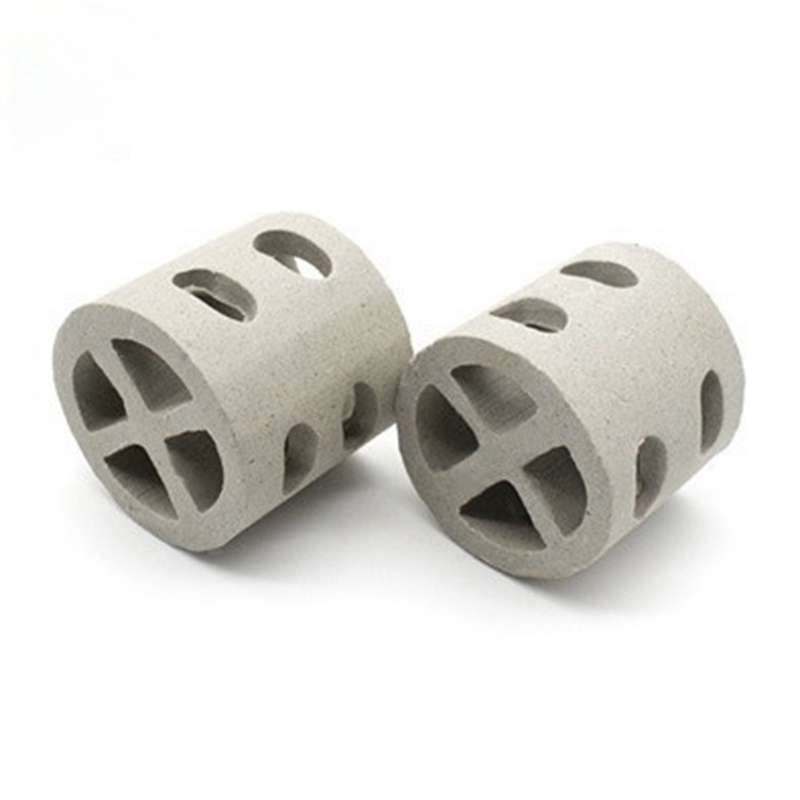

陶瓷十字環，也叫陶瓷十字隔板環填料，顧名思義，其形狀呈現出十字結構，是一種特殊的陶瓷填料。是基于增加填料的比表面積，從而強化傳質效率而開發出來的。陶瓷十字環填料是在拉西環中間增設了十字隔板。一般來講，這種填料由于尺寸較大，僅適用于整體堆砌，目前一般只作為散堆填料的塔底支撐分布層用。 80 -150mm 規格可作支承材料，空隙率大于 60% ，個數為整聚數。它結合了陶瓷材料的優良特性，如耐高溫、耐腐蝕和高強度，使得其在化工、石化、環保等領域中的塔式設備中得到廣泛應用。十字環填料的設計目的同樣是為了增加填料的比表面積，提高氣液傳質效率。
工作原理
陶瓷十字環填料的工作原理基于氣液傳質過程。在塔式設備中，氣體從填料的上方進入，通過填料的孔隙與從下方進入的液體進行充分接觸。十字環填料的特殊結構使得氣體和液體在接觸時能夠形成更多的湍流和混合，從而增大氣液接觸面積和延長接觸時間，很好促進溶質從氣體到液體的傳質過程。
應用領域
陶瓷十字環填料廣泛應用于化工、石化、環保等領域的塔式設備中，特別是那些需要氣液傳質的場合。例如，在吸收塔中，陶瓷十字環填料能夠顯著提高氣體中溶質的吸收效率，從而提高產品的純度和產率。在解吸塔和精餾塔中，它也能夠很好促進氣液傳質過程，提高生產效率。此外，陶瓷十字環填料還適用于煙氣脫硫塔等環保設備，有助于降低煙氣中的污染物排放。其次它特別適合用于規整填料塔。排列整齊，液體分布均勻，傳質效率高。
特點與優勢
高比表面積：具有較大的比表面積，提供了更多的氣液接觸機會(huì )，從而提高了傳質效率；優良的物理化學性能：由氧化鋁陶瓷等較優材料制成的陶瓷十字環填料具有高溫穩定性、耐腐蝕性和良好的機械強度，使其在惡劣的工作環境下仍能保持穩定的性能；均勻分布：特殊形狀使其在塔內能夠均勻分布，減少了液體在填料表面的滯留時間，進一步提高了傳質效果；長壽命：較優的陶瓷材料使得陶瓷十字環填料在使用過程中不易受到化學腐蝕和熱變形的影響，從而具有更長的使用壽命。
相比其他陶瓷散堆填料，陶瓷十字環填料具有別的優勢：
更高的傳質效率：陶瓷十字環填料的特殊十字結構使得氣液接觸面積更大，接觸時間更長，這有助于溶質從氣體到液體的快速轉移，從而提高整個傳質過程的效率。更好的流體分布：十字結構有助于實現更均勻的流體分布，減少液體在填料表面的滯留和死區。而陶瓷拉西環、一字環和鮑爾環雖然也能實現流體分布，但可能不如陶瓷十字環均勻。更高的機械強度：其結構緊湊，具有較高的機械強度，能夠承受較大的壓力和沖擊力。相比之下，其他陶瓷填料可能稍遜一籌。
陶瓷十字環標準規格如下：
規格 mm | 徑×高×厚 mm | 比表面積 m2/m3 | 空隙率 % | 個數 n/m3 | 堆積重量 kg/m3 | 干填料因子 m-1 |
φ50 | 50×40×50×5 | 145 | 50 | 6400 | 600 | 565 |
φ80 | 80×64×80×8 | 120 | 56 | 1950 | 820 | 356 |
φ100 | 100×80×100×10 | 110 | 53 | 1000 | 850 | 252 |
φ120 | 120×96×120×12 | 75 | 55 | 370 | 860 | 146 |
φ150 | 150×120×150×15 | 60 | 58 | 295 | 980 | 101 |
